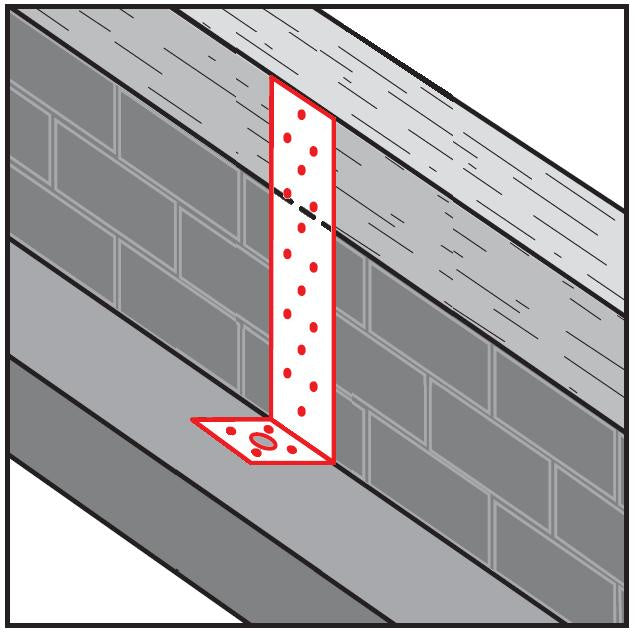

Taco de acero plano, carga pesada

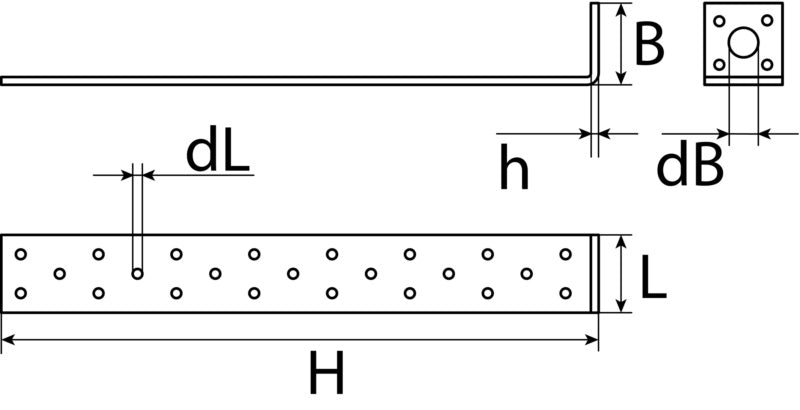

Orificios preperforados redondos o para clavos (pata corta: cuatro orificios para clavos y un orificio redondo; pata larga: solo orificios para clavos).

Se deben utilizar clavos de anclaje de 4,0 x 40 mm para la fijación de conformidad con la norma EN 14592.
No debe aplicarse ningún patrón de clavazón concreto para los clavos conforme a la norma ETA 08/0259. Puede aplicarse clavazón parcial.
Las capacidades de carga indicadas corresponden a madera de conífera con un valor de densidad característica de ρk ≥ 350 kg/m3.
Capacidad de carga nominal de un clavo: FVM,Rd = kmod / γM × F1,Rk con γM = 1,3
Valor nominal de capacidad de carga del acero para el montaje de tacos en hormigón: Fm,Rd = Fm,Rk / γM0 con γM0 = 1,0
Valor nominal de capacidad de carga del acero para tacos tensores en hormigón: Ft,Rd = Ft,Rk / γM2 con γM2 = 1.25
Valor nominal de capacidad de carga total para el montaje de tacos: F1,Rd = mín. {n × FVM,Rd; Fm,Rd} donde n = número de clavos
Valor nominal de capacidad de carga total para tacos tensores en hormigón: F1,Rd = mín. {n × FVM,Rd; Ft,Rd} donde n = número de clavos
Deben respetarse las separaciones mínimas para los clavos en uniones chapa de acero-madera conforme a la norma EN 1995-1-1.
